 |
 |
專業(yè)3D打印服務(wù)
金屬3D打印技術(shù)參數(shù)
1、金屬3D打印機最大成型打印尺寸：250x250x325mm；
2、3D打印層厚：0.02mm~0.04mm；
3、3D打印可達到的精確度：
典型精度：± 0.02-0.05 mm（精確度與幾何形狀有關(guān)。根據(jù)產(chǎn)品大小，打印方向，材料和后加工方式不同而變化。）；
4、后期加工：高溫退火，拋光，焊接等加工；

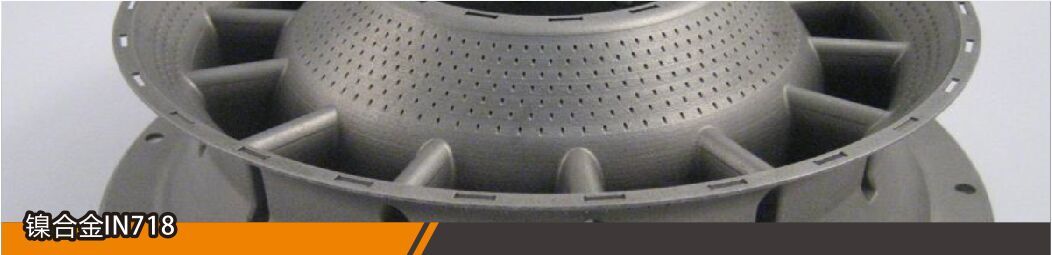

3D打印材料特征
3D打印金屬粉末鎳合金NickelAlloy IN718部分對應(yīng)化學(xué)成分：UNS N07718，AMS 5662，AMS 5664，W. NR 2.4668，DIN nicr19fe19nbmo3。這種沉淀、硬化的鎳鉻合金的特點是具有良好的拉伸、疲勞、蠕變和溫度高達700°C斷裂強度（1290°F）。

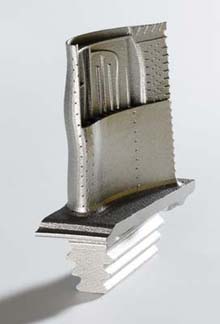

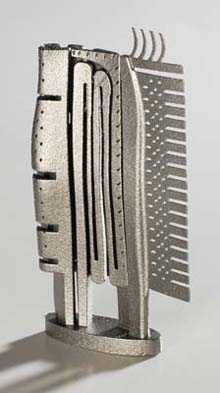

這種材料是理想的高溫應(yīng)用，如航空火箭導(dǎo)彈燃氣渦輪發(fā)動機零件、化工、油井、石油、和天然氣工業(yè)零部件，電力和工業(yè)配件等也有良好的低溫應(yīng)用的潛力。
金屬3D打印機打印過程視頻：http://www.3dmold.com.cn/knowledge/1941.html
材料數(shù)據(jù)
化學(xué)成分 |
Ni (50 - 55 wt-%)
Cr (17.0 - 21.0 wt-%)
Nb (4.75 - 5.5 wt-%)
Mo (2.8 - 3.3 wt-%)
Ti (0.65 - 1.15 wt-%)
Ai(0.20 – 0.80 wt-%)
Co (≦1.0 wt-%)
Cu (≦0.3 wt-%)
C(≦0.08 wt-%)
Si, Mn (each ≦0.35 wt-%)
P, S (each ≦0.015 wt-%)
B (0.006 ≦0.006wt-%)
Fe (balance)
零件的精度
小零件 approx. 40 – 60 μm
大零件 ±0.2%
最小壁厚????????? approx. 0.3 – 0.4 mm
approx. 0.012 – 0.016 inch
表面粗糙度?????
拋光后????????? ?Rz? up to ＜0.5μm
Rz? up to ＜ 0.02 x 10-3 inch
可以非常精細拋光
細微噴丸處理后?? Ra 4 – 6.5 μm, Rz 20 - 50 μm
Ra 0.16 - 0.25 x 10-3 inch
Rz 0.78 – 1.97 x 10-3 inch
20℃（68℉）零件機械性能
????????????????? 剛打印完成? ?AMS5662???? AMS5664
熱處理程序? 熱處理程序理程序
抗拉強度
- 在水平方向（XY）? 1060 ±50Mpa
154± 7ksi
- 在垂直方向（Z ）980±50Mpa min.1241Mpa(180ksi) min.1241Mpa(180ksi)
(142± 7ksi)? 1400±100Mpa)? ?(1380±100Mpa)
(203±15ksi)????? (200±15ksi)?
屈服強度（RP 0.2％）
- 在水平方向（ XY ）780±50Mpa?
113 ± 7 ksi??
- 在垂直方向（Z ）634±50 MPa min.1034Mpa(105ksi) min.1241Mpa(180ksi)
(92±7ksi)?? 1150±100Mpa?????? 1240±100Mpa
(167±15ksi)?????? (180±15ksi)
彈性模量
- 在水平方向（ XY ） typ. 160±20 GPa
23 ± 3 Msi
- 在垂直方向（Z ）?? ??????????170±20 GPa????? 170±20 GPa??
24.7 ± 3 Msi????? 24.7 ± 3 Msi
斷裂伸長率
- 在水平方向（ XY ）(27 ± 2) %
- 垂直方向（Z ）??? (31 ± 5) %?? min.12%??????? min.%
Typ.(15±3)%??? Typ.(18±5)%
硬度???????????? apporx.30HRC?? apporx.47HRC??? apporx.43HRC
apporx.287HRC? apporx.446HRC?? apporx.400HRC
*所有數(shù)值均取自該特殊材料制造商提供的文檔。 茂登3D打印公司。不作任何權(quán)利要求其中這些數(shù)據(jù)的準(zhǔn)確性，因為每個單獨的應(yīng)用可能會有變化。有任何疑問請聯(lián)系制造商給予特定產(chǎn)品信息。
