 |
 |
專業(yè)3D打印服務
- 3D掃描抄數(shù)服務
- 3D建模設計服務
- 醫(yī)學3D打印
- 3D打印材料
- ABS-M30
- 耐高溫樹脂
- PC材料
- 類POM高硬度、難燃、耐高溫系列等特種材料
- 耐腐蝕材料
- 防火級材料
- 溶解模具材料
- 食品醫(yī)療級材料
- 耐熱柔韌性材料
- 抗紫外線ABS材料
- 半透明ABS
- 生物兼容性ABS
- 耐化學腐蝕PEKK
- UL94-V0阻燃材料
- 防靜電ABS
- 抗彎ABS
- HP PA12黑色尼龍
- PA3200GF玻纖
- Alumide鋁填充尼龍
- PA 2200尼龍
- 白色光敏樹脂材料
- 透明光敏樹脂材料
- 全彩色3D打印材料
- 類橡膠材料
- 高清超精細塑料打印材料
- 鈦合金Ti64
- 模具鋼MS1
- 鎳合金in718
- 不銹鋼GP1
- 鋁鎂合金AlSi10Mg
- 鈷鉻合金COCR alloy
- 青銅 貴金屬
- 鑄造蠟質(zhì)材料
- 陶瓷3D打印材料
- 全彩色石膏復合材料
- 表面處理及后期加工
- 行業(yè)應用

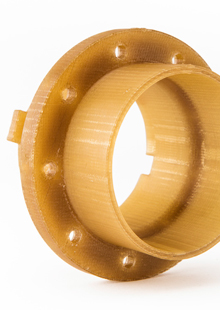

PEKK 3D打印材料特性
Antero 800NA是一種基于PEKK的FDM熱塑性塑料，性能相近與peek材料，具有優(yōu)異的機械性能，包括高強度、高耐熱性、高韌性和耐磨性。這些卓越的品質(zhì)使其在某些使用情況下成為鋁和鋼的更輕的替代品。
耐化學性和最小的脫氣能力（低放氣性）適用于原型和零件暴露在噴氣燃料、機油和液壓流體中的航空航天應用。其他用途包括需要高強度和耐化學性的工業(yè)應用。
Antero 800NA FDM細絲3D打印避免了與高成本散裝PEKK材料的減材制造相關(guān)的浪費。
3D打印技術(shù)參數(shù)
1、一次成型最大打印尺寸：914x610x914mm；
2、打印層厚：0.254mm、0.330mm、0.508mm；
3、可達到的精確度：
生產(chǎn)零件的精確度為 ± 0.127 mm（± 0.005 英寸）或 ± 0.0015 mm/mm（± 0.0015 英寸/英寸），以較高者為準。（精確度與幾何形狀有關(guān)?？蛇_到的精確度規(guī)格來自統(tǒng)計數(shù)據(jù)，測量可信度為 95%。）；
4、后期加工：可以進行拋光打磨、噴涂、電鍍、鉆孔；
顏色和支撐：褐色; 可剝離支撐材料
3D打印機打印過程視頻：http://www.3dmold.com.cn/knowledge/FDM.html
力學性能 （采用Fortus450mc打印機打印）
| 技術(shù)性能 | 測試方法 | 公制 |
| 拉伸強度,屈服（Type1,0.125″,0.2″/min） XZ | ASTM? D638 | 93.1 ± 0.4 MPa |
| 拉伸強度,屈服（Type1,0.125″,0.2″/min） ZX | ASTM? D638 | 45.9 ± 5.3 MPa |
| 拉伸強度,極限（Type1,0.125″,0.2″/min） XZ | ASTM? D638 | 93.1 ± 0.4 MPa |
| 拉伸強度,極限（Type1,0.125″,0.2″/min） XZ | ASTM? D638 | 45.9 ± 5.3 MPa |
| 斷裂伸長率? （Type1,0.125″,0.2″/min） XZ/ZX | ASTM? D638 | 6.40 ± 1.05%1/ 1.22 ± 0.28%*1 |
| 屈服伸長率? （Type1,0.125″,0.2″/min） XZ/ZX | ASTM? D638 | 4.31 ± 0.58% / 1.11 ± 0.53%*2 |
| 彎曲強度 （Method1,0.05″/min）XZ | ASTM? D790 | 142 ± 3 MPa |
| 彎曲模量 （Method1,0.05″/min） ZX | ASTM? D790 | 3.1 ± 0.1 MPa |
| 彎曲強度 （Method1,0.05″/min）XZ | ASTM? D790 | 64 ± 10 MPa |
| 彎曲模量 （Method1,0.05″/min） ZX | ASTM? D790 | 2.7 ± 0.1 MPa |
| 斷裂彎曲應變?（Method1,0.05″/min） ZX/XZ | ASTM? D638 | No break / 2.41± 0.39% |
| 艾氏耐沖擊強度，切口（Method1,23℃） | ASTM? D256 | XZ 37± 6J/cm, ZX27+5J/cm |
| 艾氏耐沖擊強度，不切口 （Method1,23℃） | ASTM? D256 | XZ 1826± 1254J/cm； ZX75± 28J/cm |
| 抗壓強度,屈服（Type1,0.05″/min） XZ | ASTM? D695 | 142 ± 3 MPa |
| 抗壓強度,屈服（Type1,0.05″/min） ZX | ASTM? D695 | 64 ± 10 MPa |
| 抗壓強度,極限（Type1,0.05″/min） XZ | ASTM? D695 | |
| 抗壓強度,極限（Type1,0.05″/min） ZX | ASTM? D695 | |
| 壓縮模量（Type1,0.05″/min） XZ | ASTM? D695 | 2.45 ± 0.01 GPa |
| 壓縮模量（Type1,0.05″/min） ZX | ASTM? D695 | 2.3 ± 0.1 GPa |
*1 5/30 試驗棒沒有斷裂; 在測試結(jié)束時使用那5條試驗棒的伸長率進行計算
*2 8/30 條試驗棒沒有按MTS試驗機屈服，用22個樣品計算出平均值
力學性能 （采用Fortus900mc打印機打印）
| 技術(shù)性能 | 測試方法 | 公制 |
| 拉伸強度,屈服（Type1,0.125″,0.2″/min） XZ | ASTM? D638 | 90.6 ± 3.0 MPa |
| 拉伸強度,屈服（Type1,0.125″,0.2″/min） ZX | ASTM? D638 | 57 ± 5.0 MP |
| 拉伸強度,極限（Type1,0.125″,0.2″/min） XZ | ASTM? D638 | 90.6 ± 3.0 MPa |
| 拉伸強度,極限（Type1,0.125″,0.2″/min） XZ | ASTM? D638 | 57 ± 5.0 MP |
| 斷裂伸長率? （Type1,0.125″,0.2″/min） XZ/ZX | ASTM? D638 | 6.08 ± 1.31%1/ 1.87 ± 0.30% |
| 屈服伸長率? （Type1,0.125″,0.2″/min） XZ/ZX | ASTM? D638 | 4.26 ± 0.32%/ 1.78 ± 0.45% |
| 彎曲強度 （Method1,0.05″/min）XZ | ASTM? D790 | 140.0 ± 3.9 MPa |
| 彎曲模量 （Method1,0.05″/min） ZX | ASTM? D790 | 3.07 ± 0.06 GPa |
| 彎曲強度 （Method1,0.05″/min）XZ | ASTM? D790 | 87.9 ± 14.4 MPa |
| 彎曲模量 （Method1,0.05″/min） ZX | ASTM? D790 | 2.73. ± 0.08GPa |
| 斷裂彎曲應變?（Method1,0.05″/min） ZX/XZ | ASTM? D638 | 4.55 ± 0.37%* / 3.3 ± 1.9%*4 |
| 艾氏耐沖擊強度，切口（Method1,23℃） | ASTM? D256 | XZ 44 ± 4 J/m, ZX33 ± 9 J/m |
| 艾氏耐沖擊強度，不切口 （Method1,23℃） | ASTM? D256 | XZ 326J/cm,ZX138J/cm |
| 抗壓強度,屈服（Type1,0.05″/min） XZ | ASTM? D695 | 97.5 ± 3.1 MPa |
| 抗壓強度,屈服（Type1,0.05″/min） ZX | ASTM? D695 | 93.5 ± 2.9 MPa |
| 抗壓強度,極限（Type1,0.05″/min） XZ | ASTM? D695 | 97.5 ± 3.1 MPa |
| 抗壓強度,極限（Type1,0.05″/min） ZX | ASTM? D695 | 93.5 ± 2.9 MPa |
| 壓縮模量（Type1,0.05″/min） XZ | ASTM? D695 | 2.36 ± 0.05 GPa |
| 壓縮模量（Type1,0.05″/min） ZX | ASTM? D695 | 2.18 ± 0.06 GPa |
熱性能
| 技術(shù)性能 | 測試方法 | 公制 |
| 熱變形HDT @66 psi，（0.125″，unannealed） | ASTM? D648 | 150 °C |
| 熱變形HDT @ 264 psi，（0.125″，unannealed） | ASTM? D648 | 147 °C |
| 維卡軟化溫度（Rate B/50） | ISO 306 | |
| 熱膨脹系數(shù)Y/Z | ASTM? E831 | 51um/(m·°C) |
| 熱膨脹系數(shù)（X流量） | ASTM? E831 | 39.23um/(m·°C) |
| 波化溫度(Tg) | DMA(SSYS) | 149 °C |
電氣性能
| 技術(shù)性能 | 測試方法 | 數(shù)值范圍 |
| 體積電阻率 | ASTM? D257 | 1.4 x 10*14 Ω-cm |
| 介電常數(shù) | ASTM? D150-98 | 3.23 |
| 耗散因數(shù) | ASTM? D150-98 | 0.004-0.003 |
| 介電強度 | ASTM? D149-09，Method' |
排氣
| 技術(shù)性能 | 測試方法 | 數(shù)值 |
| 總質(zhì)量損失(TML) | ASTM E595 | 0.27% |
| 收集揮發(fā)性可冷凝材料 （CVCM） | ASTM E595 | 0.01% |
| 回收水蒸氣（WVR） | ASTM E595 | 0.15% |
| 比重 | ASTM? D792 | 1.28 |
| 化學兼容性 | MIL-STD-810G; Method 504.1 | 沒有明顯傷害 |
| I | ||
| 燒傷測試 | ||
| 水平燒傷（15秒） | 14 CFR / FAR 25.853 | 通過 |
| 垂直燃燒（60秒） | 14 CFR / FAR 25.853 | 通過 |
| 垂直燃燒（12秒） | 14 CFR / FAR 25.853 | 通過 |
| 45°點火 | 14 CFR / FAR 25.853 | 通過 |
| 熱量釋放 | 14 CFR / FAR 25.853 | 通過 |
| NBS煙密度（燃燒） | ASTM F814 / E662 | 通過 |
| NBS煙密度（無火焰） | ASTM F814 / E662 | 通過 |
* 所提供的信息僅為典型值，僅供參考和比較之用。它們不應用于設計規(guī)范或質(zhì)量控制目的?！啊馈敝蟮乃兄稻鶠闃? 準偏差。最終用途材料的性能會受到（但不限于）零件設計，最終用途條件，測試條件等的影響（+/-）。實際值會隨 構(gòu)建條件而變化。將測試零件構(gòu)建在0.010英寸（0.254毫米）的Fortus450mc切片上。測試的流體包括Skydrol 500B-4，MEK（甲乙酮），甲苯，二氯甲烷（DCM），乙酸乙酯和Jet-A航空燃料。產(chǎn)品規(guī)格如有更改，恕不另行 通知。
* 所有數(shù)值均取自該特殊材料制造商提供的文檔。 茂登3D打印公司。不作任何權(quán)利要求其中這些數(shù)據(jù)的準確性，因為每個單獨的應用可能會有變化。有任何疑問請聯(lián)系制造商給予特定產(chǎn)品信息。
